沁欧®细格栅系统 应用领域：

• 市政污水处理厂预处理段

• MBR工艺膜格栅应用

• 工业污水处理厂

• 自来水厂等

沁欧®细格栅系统 组成：

• 水箱与冲洗泵组

• 内进流网板细格栅主机

• 栅渣压榨机组

• 电气控制系统

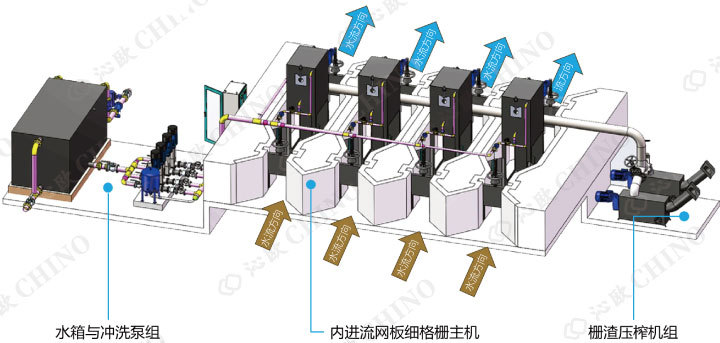

*图为   沁欧®细格栅系统组成

沁欧®细格栅系统 主机运行：

污水经由“内进流孔板细格栅主机”中央进水，两侧出水，无“夹带”、“残渣旁过”问题，除污率高达90%。

*图为   沁欧®细格栅系统运行水流方向示意图

*图为   内进流网板细格栅主机（进水侧）

*图为   内进流网板细格栅主机（出水侧）

沁欧®细格栅系统 多种控制模式：

• 时间控制

• 液位控制模式

• 全自动循环周期作业






沁欧®细格栅系统 冲洗流程：

冲洗水可使用自来水或中水，经由水箱→冲洗泵组→主冲洗管→分配至长溜槽冲洗管、短溜槽冲洗管、网板冲洗管。

沁欧®细格栅系统 排渣流程：

栅渣经短流槽、长溜槽、栅渣压榨机组、压榨机→排渣完成

沁欧®细格栅系统   性能卓越：

• 细格栅系统模块化供货；

• 格栅主机整体供货并直接吊装到位；

• 恒压冲洗水系统集成在一个底座上整体吊装；

• U槽整体设计法兰连接，与压榨机伸缩接渣口无缝衔接；

• 控制系统集成所有控制单元与中控远程对接实现远程控制；

• 互为备用的压榨机设备确保系统稳定运行；

• 全自动运行并能有效拦截絮状物保护后续工艺设备；

• 独特的格栅底部冲砂设计防止砂砾池底淤积损坏网板；

• 所有格栅主机配备变频器，采用全自动变频控制启停。
