沁欧®粗格栅系统 应用领域：

• 污水处理厂预处理提升泵房

• 自来水厂取水口

• 发电厂及核电站取水口

• 污水提升或排涝泵房

• 深隧及调蓄池工程

• 河湖治理工程

沁欧®粗格栅系统 组成：

• 高架单导轨

• 拦污栅条

• 移动式液压开合抓斗（行走小车+液压抓斗）

• 卸渣单元（垃圾小车 / 压榨机）

• 电气控制系统

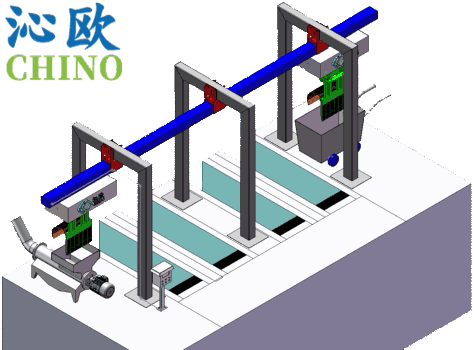

*图为   沁欧®粗格栅系统组成

*图为   沁欧®粗格栅系统 典型安装图纸

*图为   沁欧®粗格栅系统运行动图

沁欧®粗格栅系统 移动式液压开合抓斗：

• 可以根据不同的运行环境，采用不同的材质制造；

• 移动电机、提升电机、抓斗开合液压电机均为独立单元，隐藏于带有护罩的移动小车内；

• 可通过电气控制操作平台检查和维修所有核心部件，如电机、泵、电磁阀、过滤器和压力安全阀；

• 抓爪清污能力在500~3000 公斤（可选）；

• 抓爪宽度可达 3 米以上，两侧为开放结构，轻松抓起大型污物；

• 抓爪前部耙齿可加装不锈钢网孔板，能有效抓取细砂，细小垃圾；

• 无永久淹没运动部件，在水下仅安装免维护拦污栅条；

• 可以用于调蓄池项目沉砂池抓砂应用（*特殊定制的抓爪）。

*图为   沁欧®粗格栅系统 移动式抓斗（行走小车+液压抓斗）

沁欧®粗格栅系统 智能控制模式：

• 电气控制系统采用PLC 全自动数控系统，在自动运行中如遇大型漂浮物抓斗无法下降时，将停止下降并主动闭合抓斗进行抓污，避免了大型漂浮垃圾可能引起的运行事故；

• 可通过定时器、循环周期、水位差信号和远程控制等模式全自动运行；

• 手动控制仅用于安装初始设置、检查和设备维护等情况。



沁欧®粗格栅系统 拦污栅条：

• 75-90 度角安装；

• 清污深度可达 100m（*在深隧中应用，需配合非倾翻式设计抓斗）；

• 栅条间隙可选：20-200mm，适合污水厂、初雨、排涝、排污等不同应用。






  *图为   沁欧®粗格栅系统 在深隧中安装拦污栅条

沁欧®粗格栅系统 高架单导轨：

• 占地空间小，土建要求低；

• 高架单导轨支撑结构，场地条件灵活；

• 导轨可做成曲轨形式；

• 可同时安装2台移动式抓斗，可服务多条清污渠道；

• 污物无需二次输送直达卸渣区。



  *图为   沁欧®粗格栅系统 配置双抓斗服务多条渠道






  *图为   沁欧®粗格栅系统 高架单曲轨

沁欧®粗格栅系统 性能卓越：
